中央空调水系统安装构成

0

4月份热门案例推荐

  空调水系统主要是水基的,用于大型家庭住宅和其他比其他空调系统更节能、更环保的大型建筑。那么中央空调水系统的安装部件有哪些呢?让我们来看看!


 一、中央空调水系统组成

  1、主机、


  其工作循环由压缩机、蒸发器、冷凝器和制冷剂(制冷剂)主机部分组成,具体如下:


  首先,低压气态制冷剂被压缩机加压进入冷凝器,在那里逐渐冷凝成高压液体。在冷凝过程中,制冷剂释放出大量的热能,被冷凝器中的冷却水吸收,送到外面的冷却塔,最后释放到大气中。当冷凝器中的高压液态制冷剂流经蒸发器前的节流减压装置时,由于压力突然变化而蒸发,形成气液混合物进入蒸发器。制冷剂在蒸发器中蒸发,从冻结的水中吸收热量并将其降低到较低的温度。在蒸发器中蒸发的制冷剂变成低压气体,重新进入压缩机。


  2、冷却水循环


  冷却泵部分、冷却水管道、冷凝器和冷却塔等。同时,冷冻水系统的室内热交换会带走室内的大量热量。热能通过主机内的制冷剂和冷却水的温度传递给冷却水。冷却水泵进入加热冷却塔(出口)与大气进行热交换,降温后返回主机冷凝器(回水)。


  3. 水循环


  该部分由冷冻水泵、室内风机和冷冻水管组成。主机蒸发器排出的低温冷冻水经冷冻泵加压进入冷冻水管道(出水),进入室内进行热交换,带走室内热量,返回主机的蒸发器。主机(回水)。室内风机用于通过冷冻水管吹扫空气,降低空气温度,加速室内热交换。


中央空调水系统安装构成


 二、中央空调水系统安装

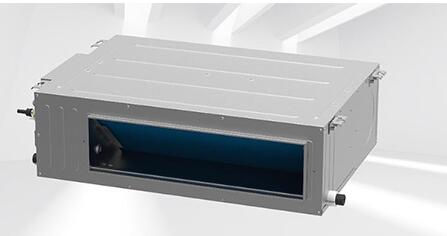

  风机盘管安装


  1、安装程序


  检查文件箱、备件、附件是否完好,确定室内机位置和尺寸是否良好,臂架位置;所需的辅助结构一应俱全,如螺钉、螺母、垫圈、帆布、铁条、燕尾线等;准备必要的工具,如脚手架、梯子、活动扳手、铁锤、铁锤、叉扳手、钳子、锯子、卷尺、标牌等。


  2. 安装规范


  安装风机盘管时,注意确保风机、盘管、外壳和绝缘层完好。屋面与卷材的距离不应小于30mm,所有室内吊装均应设置回波纹管,以免影响使用效果。进、出、排水管接头应密封,管道必须保温,盘管出口连接应软连接,接口应牢固严密,风机盘管时应清洗冷凝水盘。单元已安装。


  风机盘管安装好后,风机叶轮应轻轻转动,检查摩擦声。水压试验完成后,及时保护风机盘管产品,防止冷凝管落入盘内结垢堵塞。


  管道安装


  1、安装程序


  根据安装图确定管道方向和布置,用电锤钻孔并安装支吊架,管道除锈防腐处理后与风机连接。管道全部安装好后,进行管道试压,然后对管道进行保温。


  中央空调水系统管道保温材料应选择防水效果好、柔韧性好、阻燃的橡塑保温材料。在混凝土施工过程中,保温材料的外观应保持清洁,不受拉力。隔热界面之间的胶带应无裂纹。如果保温管需要切割后再安装,切割时可将截面朝内用专用胶粘牢。


  2. 安装规范


  给主机系统、水泵、风机盘管、出水口应安装阻尼挠性接头;排气阀安装在最高和最低处st点并提供手动排水阀。冷凝水管应保持一定的坡度,以保证冷凝水顺利排出,然后完成溶解氧水试验。此外,支架和导管应防止垫的Salvatore枯木之间进行必要的冷却,防止使用管道时出现“冷桥”现象。


  泵入口应装有过滤器,进料系统应与系统回水管相连,便于拆卸和清洗。管道吊架安装时应与管道紧密接触并固定牢固。


  如果出水顺畅,冷凝水管口无渗水现象,则安装成功。


  冷却塔安装


  1、安装过程中应考虑负载、环境条件、安装空间的大小,保证系统安装后有足够的热交换空间,保证系统的正确运行。冷却塔应水平安装,单台水平和垂直冷却塔为2/1000公差。


  2、冷却塔出口和喷嘴的方向和位置要正确,分布均匀。风机叶片端部与塔体外围径向间隙应均匀,叶片角度应一致。


  安装水泵和配件


  1、泵的平面位置和标高允许有10mm的偏差,地脚螺栓的安装应垂直、严密,并与设备底座紧密接触,以减少运行时产生的噪音。


  2、垫子应放置正确、平稳、紧密接触。每套不得超过3件。


  3、减振器与泵基础连接牢固,基础严密。


  风口安装


  1、中央空调系统在安装室内机前,与装饰面部分相连的送回风口应密封严密,以免回风不足影响效果。


  2、同一大厅、同一房间的同一出风口安装高度应相同,排列整齐。安装时应保证水平与垂直,框架与建筑装饰面紧密,无明显缝隙。


  3. 如果尺寸不一致,开关安装应与其他开关在边缘和底线上对齐。

以上就是京乐企服为大家整理《中央空调水系统安装构成》的全部内容了,如果还有疑问请咨询24小时在线客服小姐姐。
