三层办公楼风机盘管+新风空调系统设计图

4月份热门案例推荐

       设计理念:有
       建筑物功能:办公室
       高宽比类型:高层
       建筑总建筑面积:五千多㎡
       地顶层数:三层
       地底叠加层数:一层
       工程图纸深层:施工图
       具体内容:空调,自然通风,防排烟
        冷热源:水地源热泵系统
         空调系统:气体-水系统

  本工程项目为***写字楼,地底一层,为 ** 或仓库;地面上三层,为办公房等。总建筑面积为5000多平方米。空调供暖总面积约3600平方米。

  本建筑工程设计范畴包含该建筑物的房间内空调、冷热源计算机房、自然通风及防排烟设计方案。

  冷热源:

  本工程项目采用地源热泵系统发电机组给予夏天冷源和冬天热源,计算机房建在一层,采用两部地源热泵系统冷水源热泵机组,识别码LR-1,2。每台水源热泵机组致冷时:额定值空调制冷量为220KW,冷藏温度为12/7°C,制冷温度为25/30°C,制暖时:额定值供热量为204KW,开水温度为40/45°C,凉水温度为8/3°C。

  空调方式:

  采用盘管风机加新风系统系统;夏天制冷,冬天供暖。盘管风机为立式起重吊装(起重吊装在梁架构内),各层设一台新风机组,起重吊装在走廊吊顶内。

  空调/供暖水系统:采用两管控变水流量系统,夏天制冷,冬天供暖,水系统采用闭试胀大定压罐定压,冬夏天运作采用电动式或手动式转换。

  相匹配水源热泵机组LR-1,2,房间内侧水系统设两部循环水泵,室两侧水系统设两部循环水泵,不机器设备用泵。定压设备采用机械设备,包括但不限于两部补离心水泵。房间内、室两侧各自定压。

  空调系统的工作中温度为40~45°C,压力≤0.6MPa,系统总摩擦阻力为25KPa。

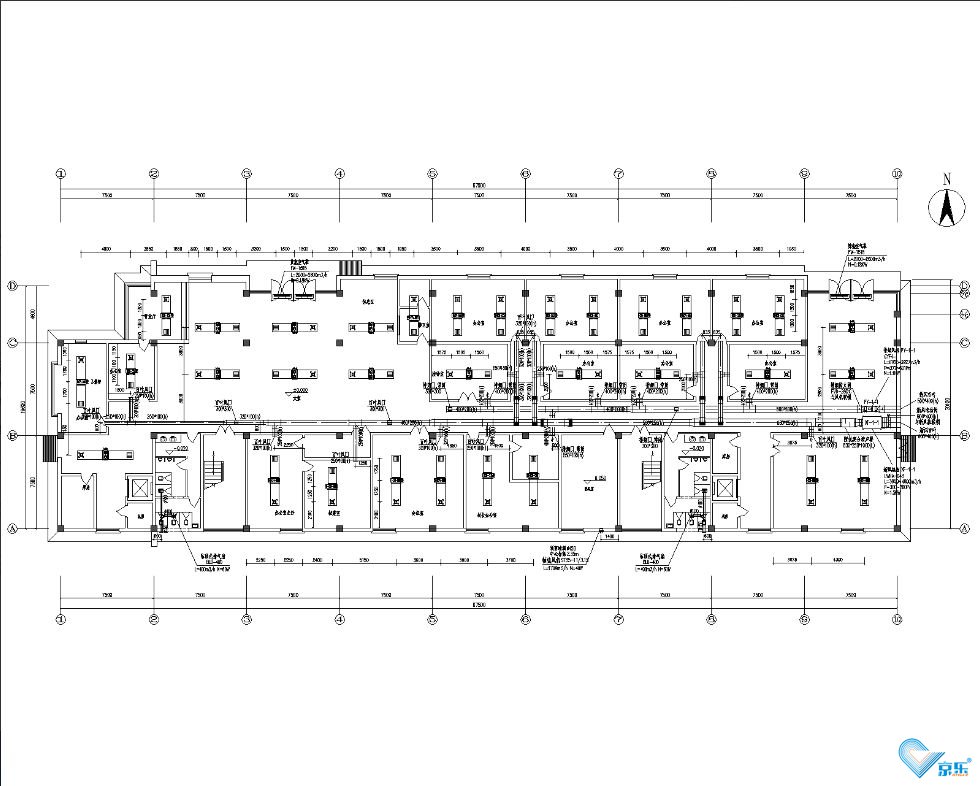

  首层空调自来水管总平面图

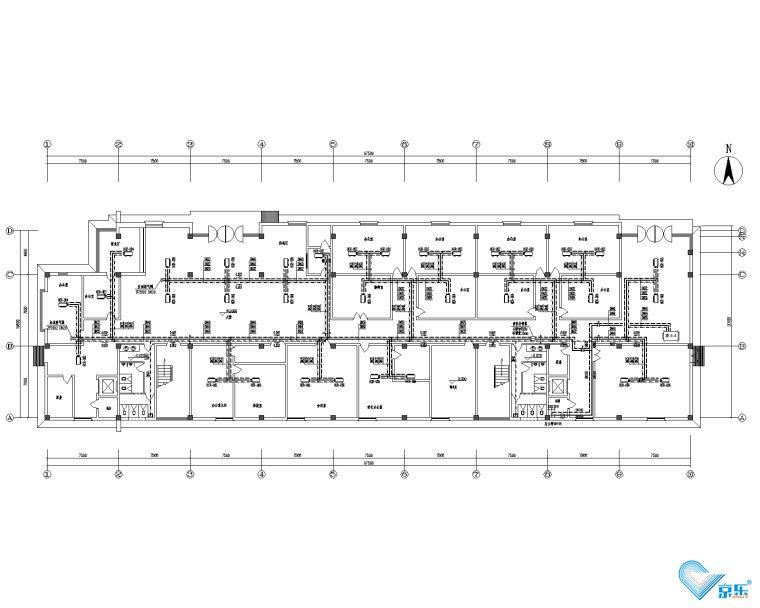

  首层自然通风空调总平面图

  系统总摩擦阻力为25KPa。

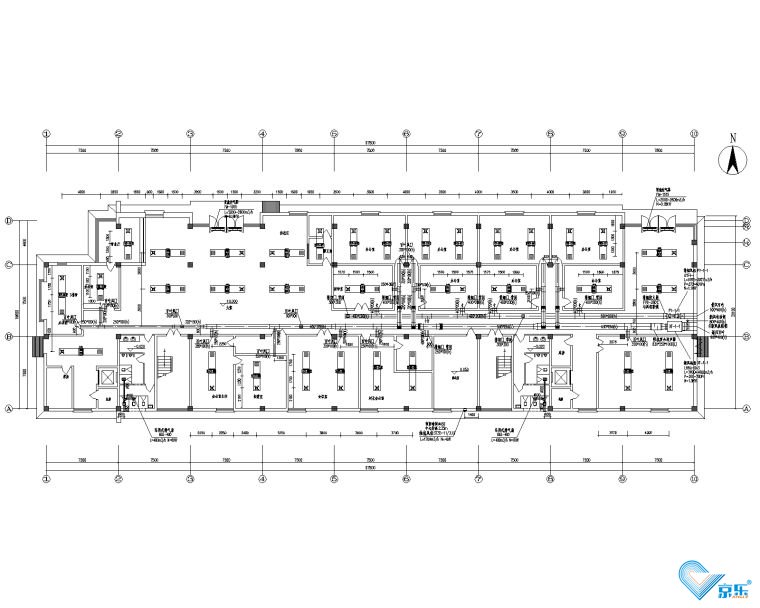

  首层空调自来水管总平面图

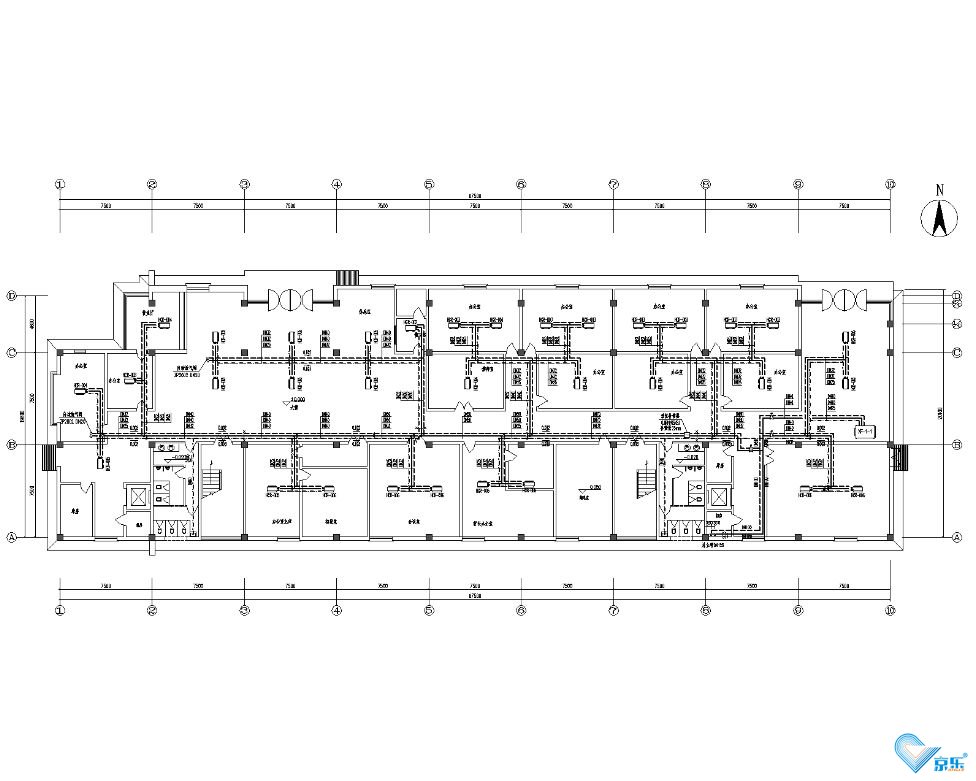

  首层自然通风空调总平面图

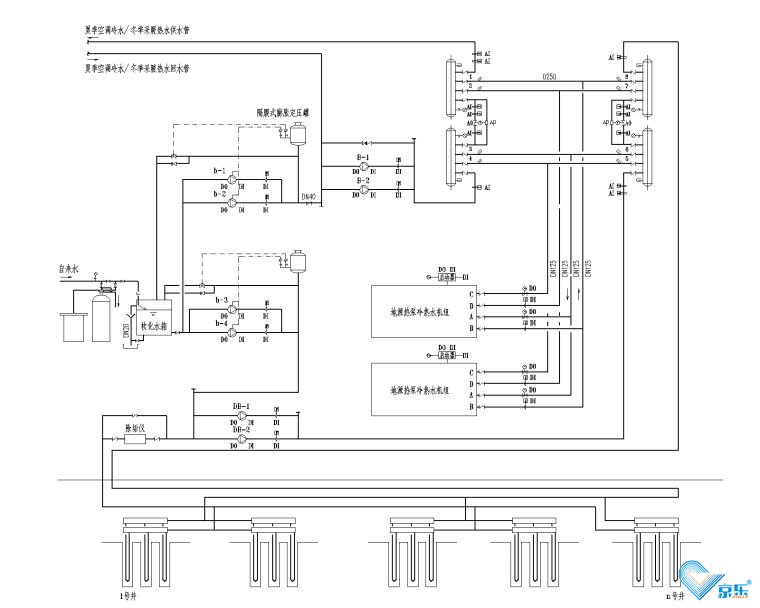

  空调冷热源系统图





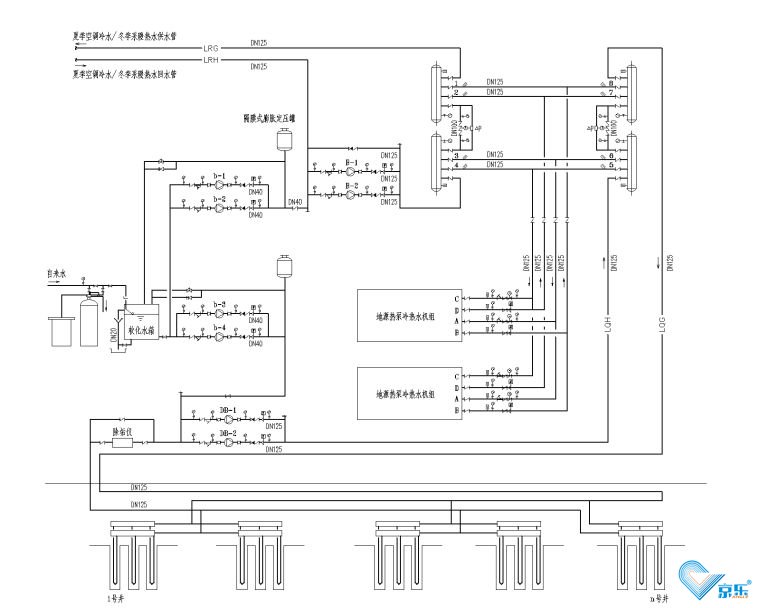

  空调冷热源自动化控制电路原理图

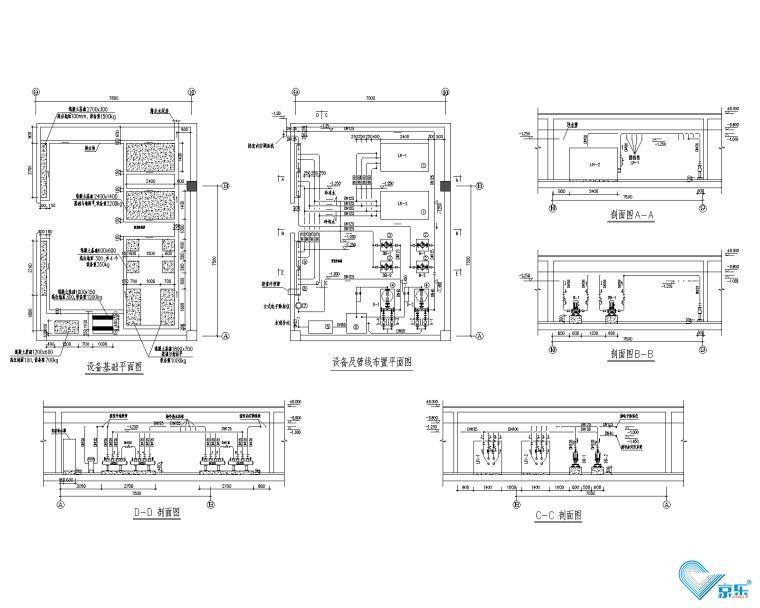

  机器设备计算机房节点详图

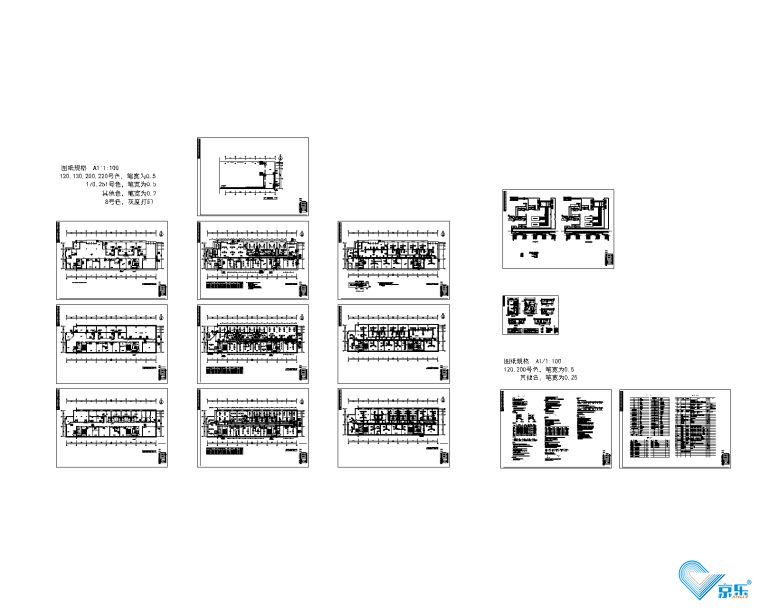

  总缩图
